ATI光度计外观简单介绍

发布时间:2021-05-27 人气: 来源:武汉聚舟科技

在ATI光度计中,2i是一款光散射线性数字式光度计,小巧轻便的仪器,采用压敏式按键设计,拥有大的LCD指示灯,大大提高了操作性和数据读取性,同时还有着自动调整和一键调零功能,使用起来非常方便,确保的检测数据的准确性,能够对各类洁净空气质量进行反应,同时可测试各种高效过滤器的完成性和泄露率,今天我们就对这款ATI光度计外观进行简单介绍。

首先这款仪器有两部分组成,一部分为仪器主体,另一部分是为了使用更加方便的扫描探头,还有可以选配的打印机,下面我们分别看看各自的介绍:
一、仪器外观总述

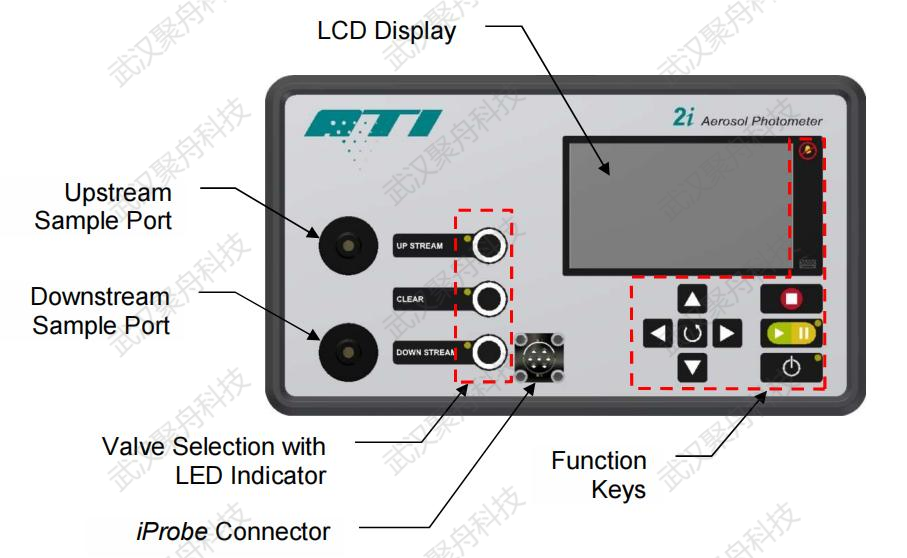

1、前面板介绍
ATI光度计
描述 功能
LCD Display
LCD显示
彩色液晶显示屏是与2i相连的主要界面。在操作过程中,显示的百分比泄漏读数以及图标,通知用户报警、选择和连接的外围设备的选择和状态。
Function Keys
功能键
功能键可以用于访问菜单及相关设置和操作参数
Valve Selection
with LED Indicator
LED指示灯的开关选择

按下其中一个按钮将选择气溶胶来源,并且蓝色LED将指示其选择。
Upstream Sample  Port
上游采样端口
连接采样管,用于检测上游气溶胶浓度
Downstream Sample Port
下游采样端口
连接采样管,用于检测下游气溶胶浓度
iProbe Connector
探头连接器
7针圆形连接器,专为扫描探头提供电气及数据连接。

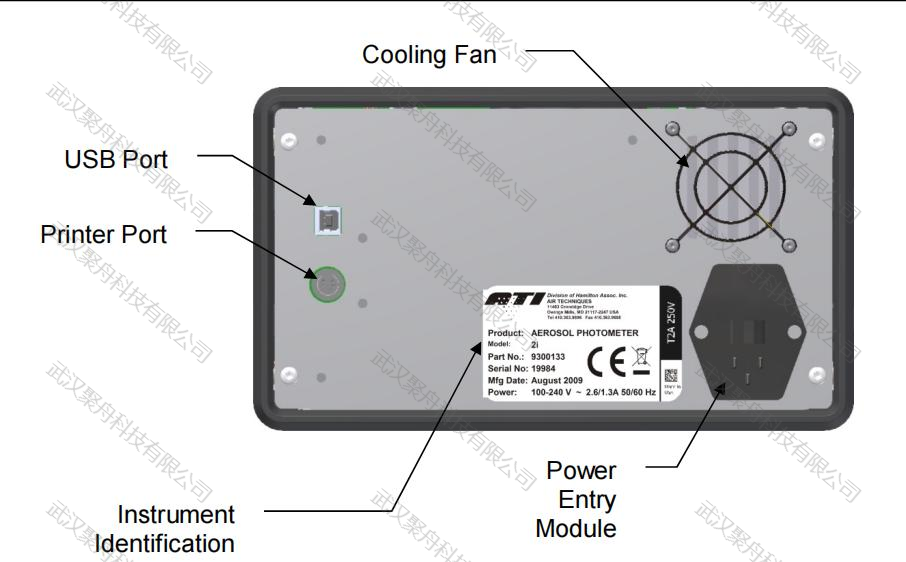

2、后面版介绍
 ATI光度计后
描述 功能
Printer Port
打印机连接口
与打印机相互连接,打印数据
USB Port
USB接口
与电脑连接,读取数据等
Power Entry  Module
电源插口
用于连接电源线,给仪器提供电源,同时包含保险
Instrument   Identification
仪器身份标签
仪器相关身份信息,如仪器序列号和额定功率等信息
Cooling Fan
冷却风扇
为仪器降温,提供仪器内部与外壳温度管理

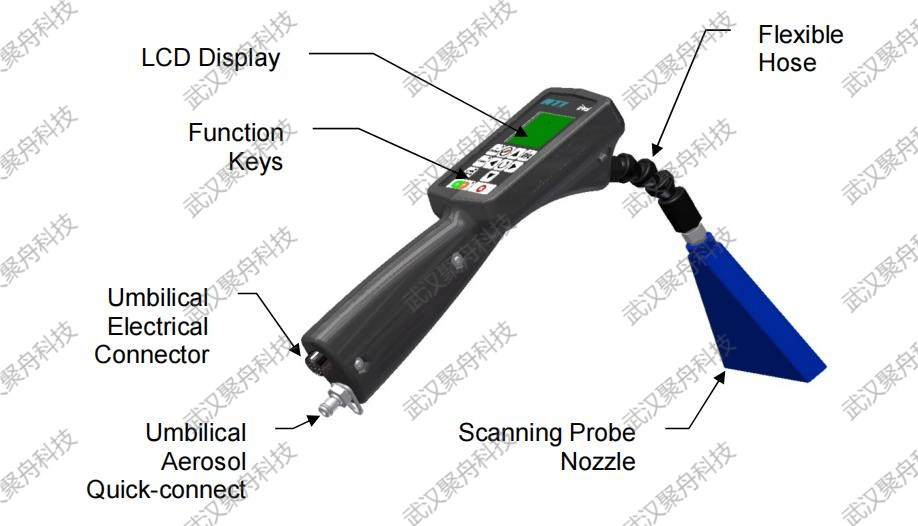

二、扫描探头介绍
ATI光度计扫描头
描述 功能
LCD Screen
液晶显示屏
彩色LCD显示瓶,是与主机主要界面同时显示。在操作过程中,显示的百分比泄漏读数以及图标,通知用户报警、选择和连接的外围设备的状态。
Flexible Hose
万向软管
柔性万向软管,允许操作员从不同的角度定位扫描探喷嘴。它促进了过滤器扫描,并提供了一个更符合人体工程学的位置。
Function Keys
功能键
功能键用于访问菜单结构的设置和操作参数。还允许用户更改取样阀的选择。
Umbilical Electrical  Connector
电气连接器
带卡口锁的7针圆形连接器为扫描探针提供电气连接。
Umbilical Aerosol  Quick-connect
气溶胶快速连接
连接扫描探头及气溶胶采样管
Scanning Probe   Nozzle
扫描探头接口
该喷嘴符合NSF49:2008的等动力学采样要求。所有ATI接口都与探头兼容。

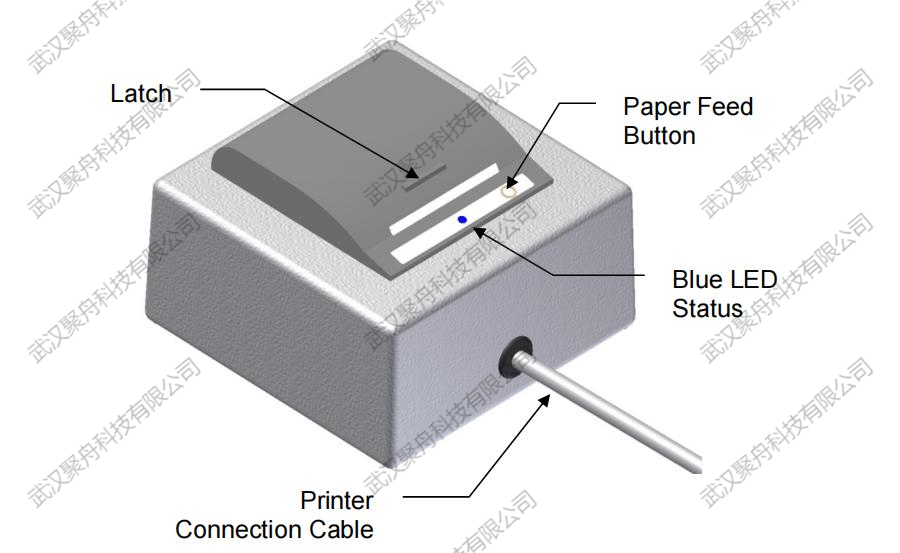

三、打印机描述
ATI光度计打印机
描述 功能
Latch
门闩
按下闩锁将解锁并打开盖子,可以更换打印纸
Paper Feed  Button
进纸按键
按下这个按钮可以提供空白打印纸。
Blue LED Status
蓝色LED显示灯
指示打印机状态
Printer  Connection  Cable
打印机连接线
与ATI仪器连接进行数据传输打印

以上是武汉聚舟科技对整款ATI 2i气溶胶光度计的简单外观介绍,在使用时可以更清楚了解各种按键的功能及状态,更好的帮助我们做一些相关检测,如果在使用这款气溶胶光度计时遇到任何问题,敬请随时联系我们。
